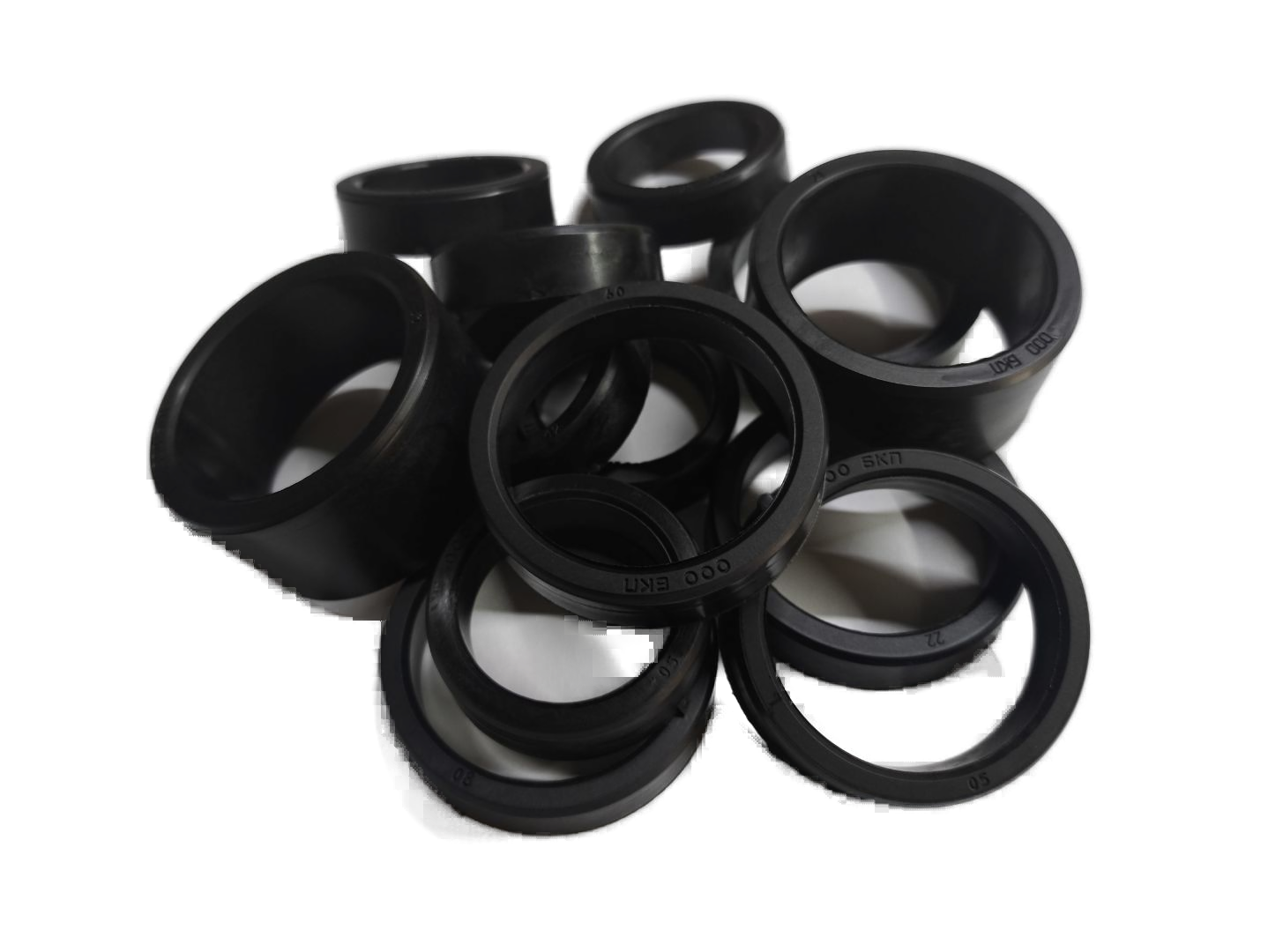

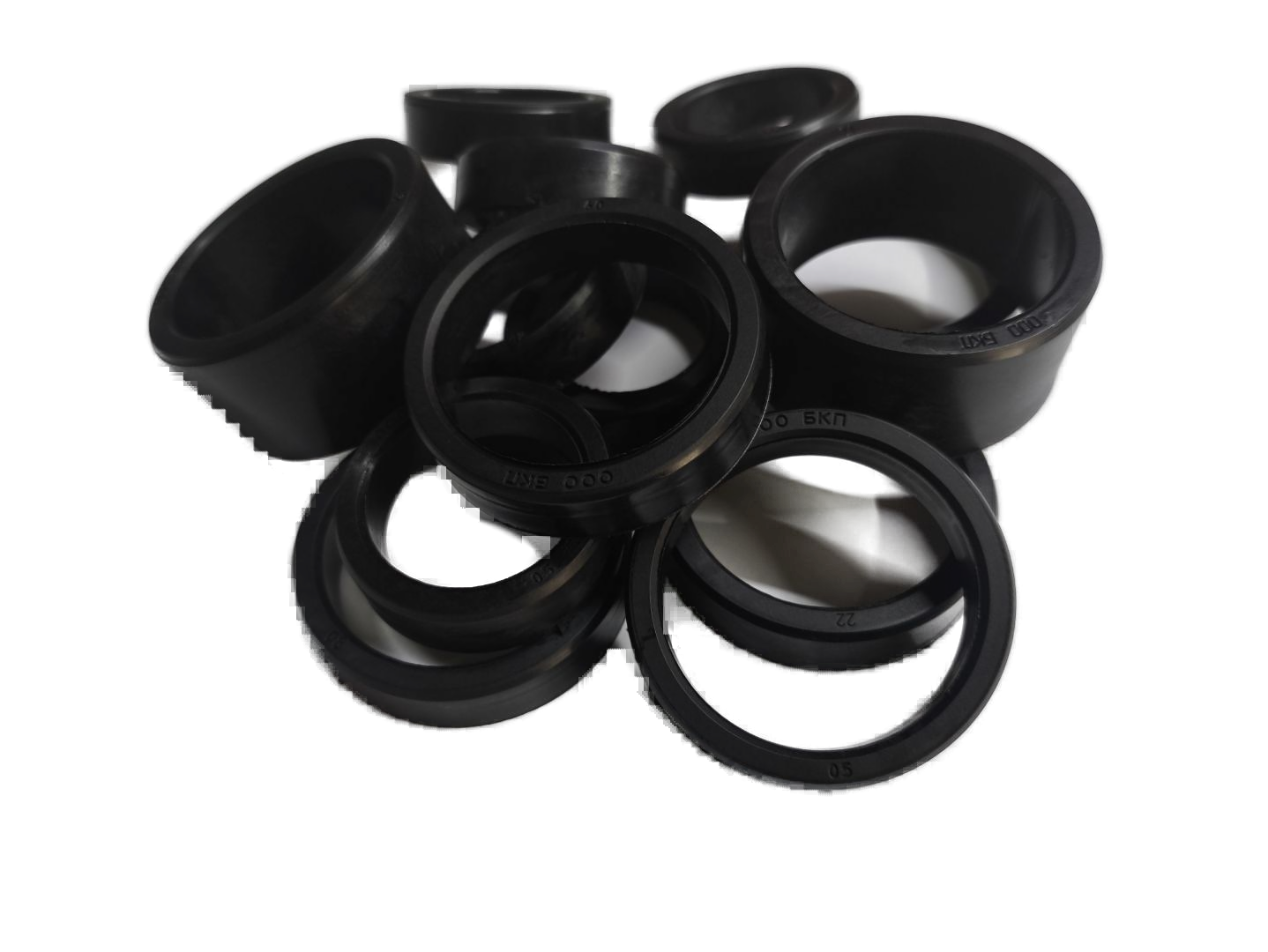

Втулка УПА тормозной рычажной передачи (ТУ2290-010-96937987-2012)

Втулки из термопластичного углекомпозита, армированного углеродным гидратцеллюлозным волокном и модифицированного нанотрубками (CNT)

Преимущества использования втулок из материала перед втулками из бронзы, стали, композитных материалов на основе термореактивной матрицы и волокнистых наполнителей.

  • высокая износостойкость — устойчивость к динамическим и возвратно поступательным нагрузкам;
  • низкий коэффициент трения (0,09-0,14);
  • гарантированная морозостойкость при минус 60° С;
  • возможность работы без смазки;
  • высокая устойчивость к озонному старению;
  • химическая инертность — устойчивость к агрессивным средам;
  • пониженное водопоглощение дает возможность эксплуатации втулок в особых климатических условиях;

Физико-механические показатели втулок

                                                Наименование показателя

ТУ2290-010-96937987-2012

1. Удельная ударная вязкость по Шарпи без надреза при (23 ± 2) °С, КДж/м2, не менее

                                     30

2. Разрушающее напряжение при сжатии при (23 ± 2) °С, МПа, не менее

                                  180

3. Твёрдость по методу вдавливания шарика, Н/мм2, не менее

                                   200

4. Предел прочности при растяжении втулки в радиальном направлении, МПа, не менее

                                     40

5. Водопоглощение за 24 часа при (23 ± 2) °С, %

                                     1,1

6. Плотность при (20 ± 1) °С, г/см3, не менее

                                   1,15

Серийно выпускаемые типоразмеры втулок:

втулка 35×25,2×11

втулка 45×36,2×11

втулка 45×36,2×11

втулка 35×25,2×24

втулка 45×36,2×19

втулка 50×40,2×24

втулка 40×30,2×11

втулка 45×36,2×24

втулка 40×30,2×24

втулка 40×30,2×24

По согласованию с заказчиком возможно изменение типоразмеров
